數字絕緣電阻表簡介 ----Product introduction
UMG2500數字絕緣電阻表又名2500V數字兆歐表、2500V絕緣電阻測試儀等，輸出電壓分為100V、250V、500V、1000V、2500V五個檔位，短路電流可到2mA，量程可以測試到200GΩ，用于對變壓器、電纜、斷路器等高壓電氣設備進行絕緣電阻性能的測試。 該表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。采用干電池進行供電，耗電量極低，無需進行充電工作，備用干電池即可滿足連續測試工作的需求。
UMG2500數字絕緣電阻表輸出功率大、帶載能力強，抗干擾能力強，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于2mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度。
UMG2500數字絕緣電阻表美觀高檔，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。
主要特點
1、本表輸出功率大，輸出電壓等級多（有5個電壓等級）
2、額定絕緣測試電壓范圍250～2500V
3、絕緣電阻測量范圍0.01MΩ～200GΩ
4、直流電壓測量范圍0～1000V,交流電壓測量范圍0～750V
5、極化指數（PI）和吸收比（DAR）測試
6、數據鎖定/存儲數據查閱/刪除
數字絕緣電阻表參數 ----Technical parameter
| 功能 | 絕緣電阻測試，交流電壓測試，直流電壓測量 |
| 環境溫度濕度 | 23℃±5℃，75%rh以下 |
| 電源 | DC 9V 6節LR14干電池連續待機100小時以上 |
| 額定電壓 | 100;250;500;1000;2500 |
| 額定電壓精度 | ±10% |
| 輸出短路電流 | ≥2mA |
| 吸收比測量 | 有 |
| 極化指數測量 | 有 |
| 測量方式 | 直流壓降法 |
| 測試電壓 | 直流電壓測量 |
| 最大容性負載 | 1uF以下均可操作 |
| 換檔 | 全自動換檔 |
| 背光 | 可控灰白色背光，適合昏暗場所使用 |
| 顯示模式 | 4位超大LCD顯示，灰白色背光 |
| 測量指示 | 測量中LED閃爍 |
| LCD尺寸 | 108mm×65mm |
| 尺寸 | 長寬高：240mm×188mm×85mm |
| 測試線 | 測試線：紅色1米 黑色1米 綠色1米各一條 |
| 測量時間 | 電壓2次/秒、絕緣電阻7秒/次 |
| 線路電壓 | AC600V以下測量 |
| 數據存儲 | 500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 |
| 數據查閱 | 查閱數據時“MR”符號指示 |
| 溢出顯示 | 超量程溢出時“OL”符號指示 |
| 報警功能 | 測量值超過報警設定值時發出報警提示 |
| 電池電壓 | 電池電壓低符號顯示，電池電壓低時提醒及時更換電池 |
| 自動關機 | “APO”指示，開機15分鐘后自動關機 |
| 功耗 | 待機: 約40mA(背光關閉) |
| 開機開背光：約43mA | |
| 測量：約75mA(背光關閉) | |
| 重量 | 儀表：1230g (含電池) |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -20℃～60℃；70%rh以下 |
| 絕緣電阻 | 200MΩ以上(電路與外殼之間500V) |
| 耐壓 | AC 5160V/rms(電路與外殼之間) |
| 電磁特性 | IEC61326(EMC) |
| 適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； |
數字絕緣電阻表圖片 ----Picture display

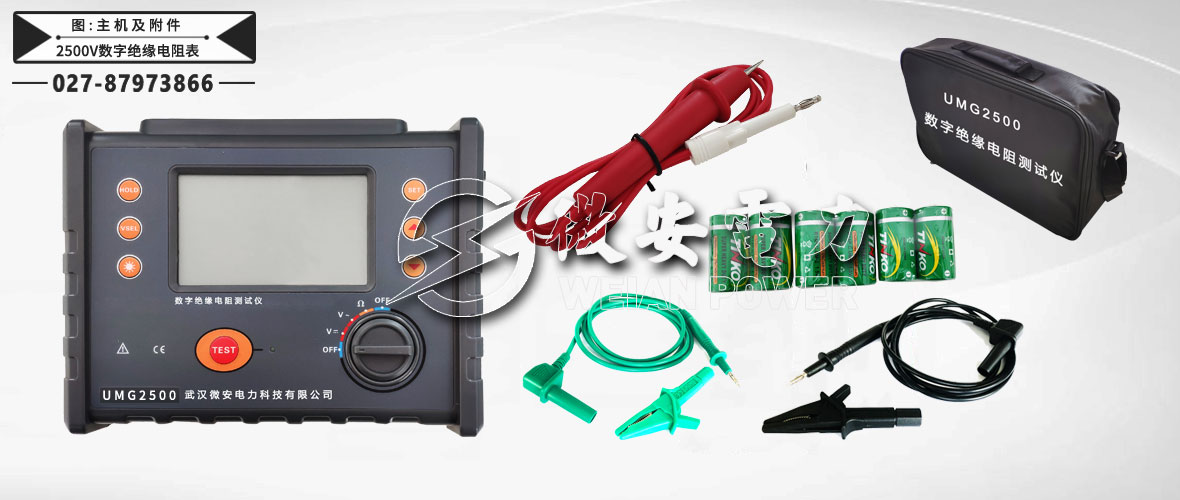

數字絕緣電阻表附件配件 --------Accessories
本產品UMG2500數字絕緣電阻表詳細清單請以說明書或代銷合同為準
| UMG2500數字絕緣電阻表 | 1臺 | 高壓測試線 | 1條（紅色） |
| 電池 | 1條（黑/綠色各一條） | 電池 | 6節 |
| 說明書 | 1本 | 合格證 | 1張 |

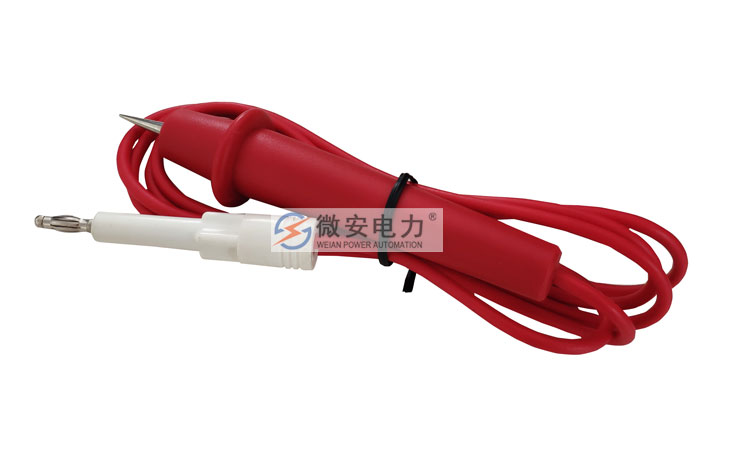

高壓測試線（紅色）

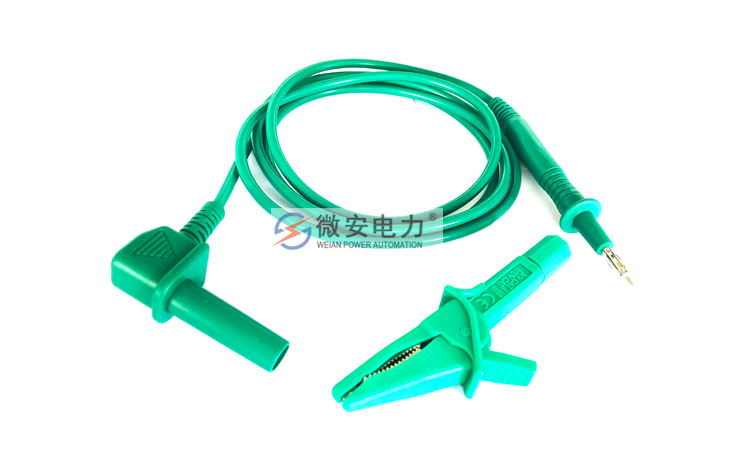

測試線（綠色）

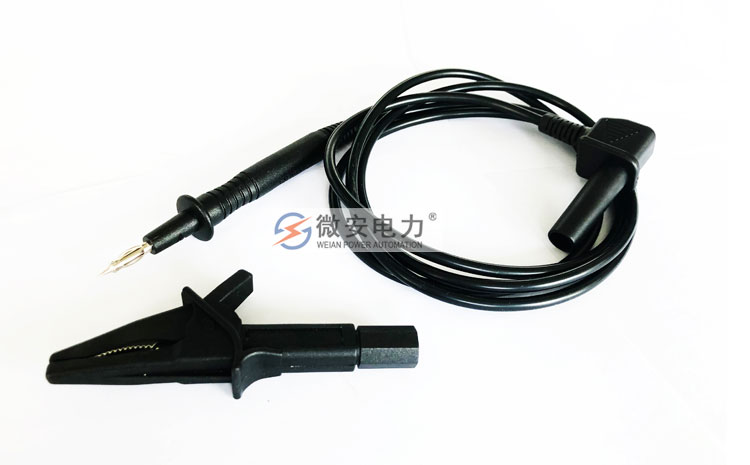

測試線（黑色）

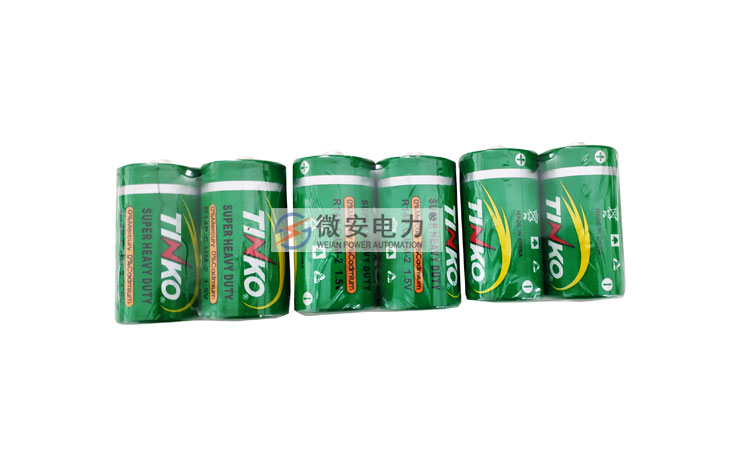

電池
