異頻地網接地電阻測試儀

UADW-5100A異頻地網接地電阻測試儀

異頻地網接地電阻測試儀,是變電站等各種現場應用于對接地電阻及相關參數測試的高精度測試儀器
說明書 打印產品 產品ID: 193
注:購買本產品的用戶可享受免費技術指導、三月包換、一年保修、軟件升級、終生維修等服務。
153-7708-1310、027-87973866
說明微安電力承諾所售每一臺「異頻地網接地電阻測試儀」均為全新正品, 嚴苛的對每臺出廠設備進行質檢,保證精度和性能,在品質上, 異頻地網接地電阻測試儀整機均享受三年質保(另約定的除外), 開具13%增值稅專用發票,享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》,請放心購買!...

異頻地網接地電阻測試儀簡介   ----Product introduction

異頻地網接地電阻測試儀參數   ----Technical parameter

使用條件 -15℃∽40℃、RH<80%
抗干擾原理 變頻法
電    源 AC 220V±10% 、允許發電機
測量輸出電流 1A~5A可調
測量輸出電壓 0V~100V
測試電源頻率 45、50、55、60、65HZ單頻
45/55、55/65  47.5/52.5HZ自動雙變頻
額定輸出功率 500W
分 辨 率 接地阻抗: 0.0001
阻抗角:0.0001°
精    度 接地阻抗:±(1%*讀數+0.002)
阻抗角:±(1%*讀數+0.02°)
電阻測量范圍 0.001Ω~5K
外型尺寸 370(L)×295(W)×225(H)
存儲器大小 100 組 支持U盤數據存儲
主機重量 13 Kg

異頻地網接地電阻測試儀圖片   ----Picture display

異頻地網接地電阻測試儀

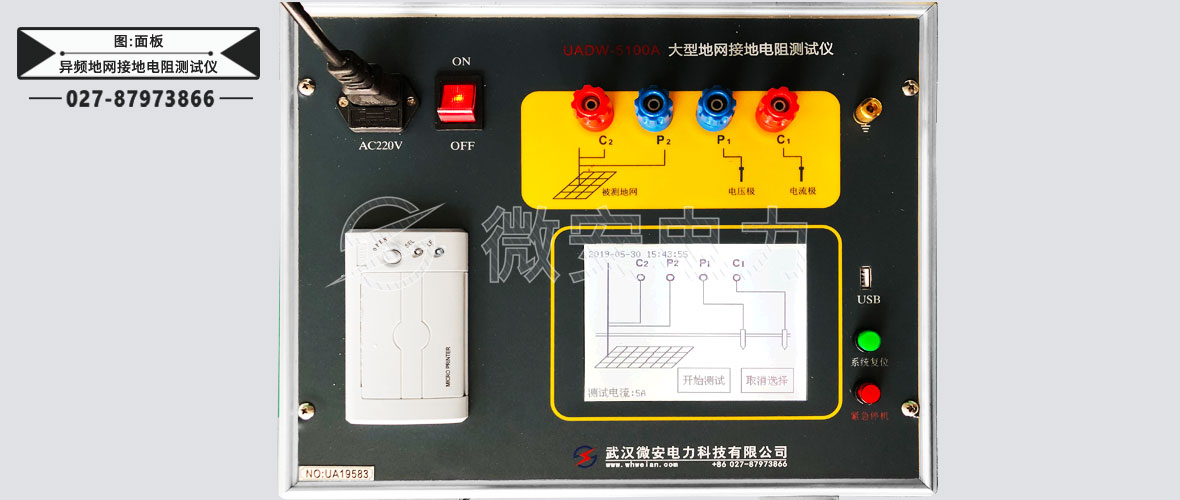

異頻地網接地電阻測試儀面板

異頻地網接地電阻測試儀

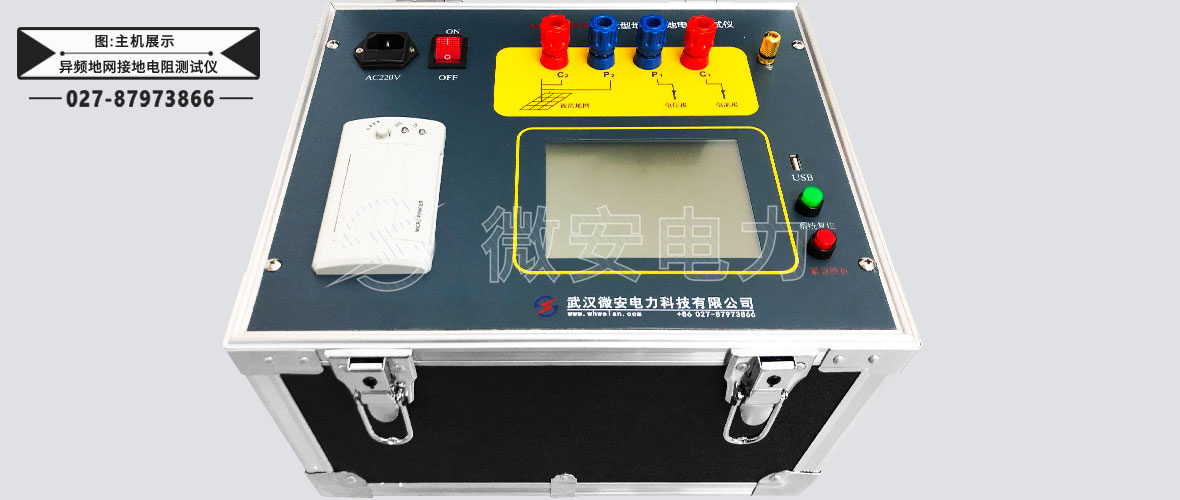

異頻地網接地電阻測試儀主機

異頻地網接地電阻測試儀

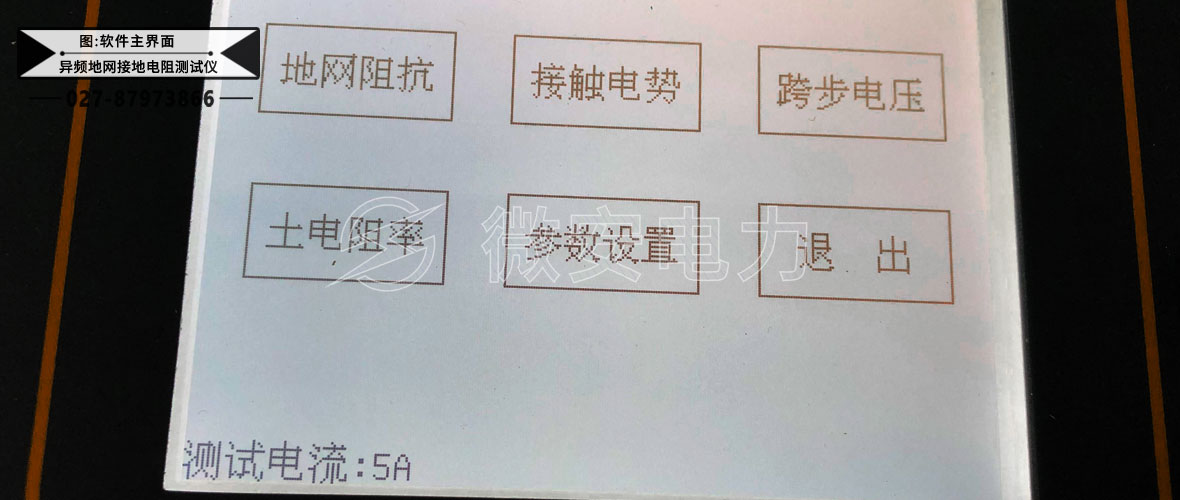

異頻地網接地電阻測試儀軟件

異頻地網接地電阻測試儀

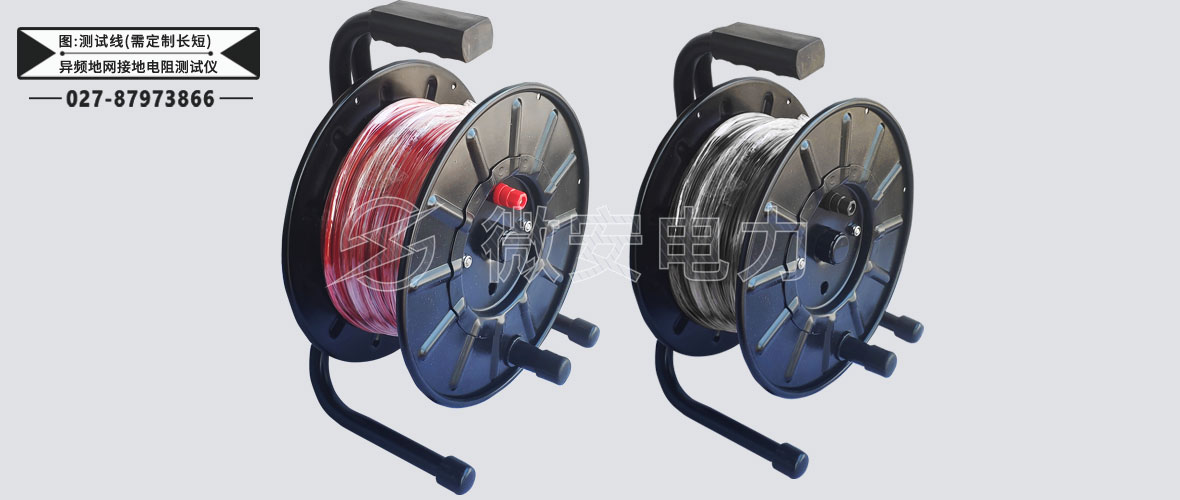

異頻地網接地電阻測試儀測試線

異頻地網接地電阻測試儀

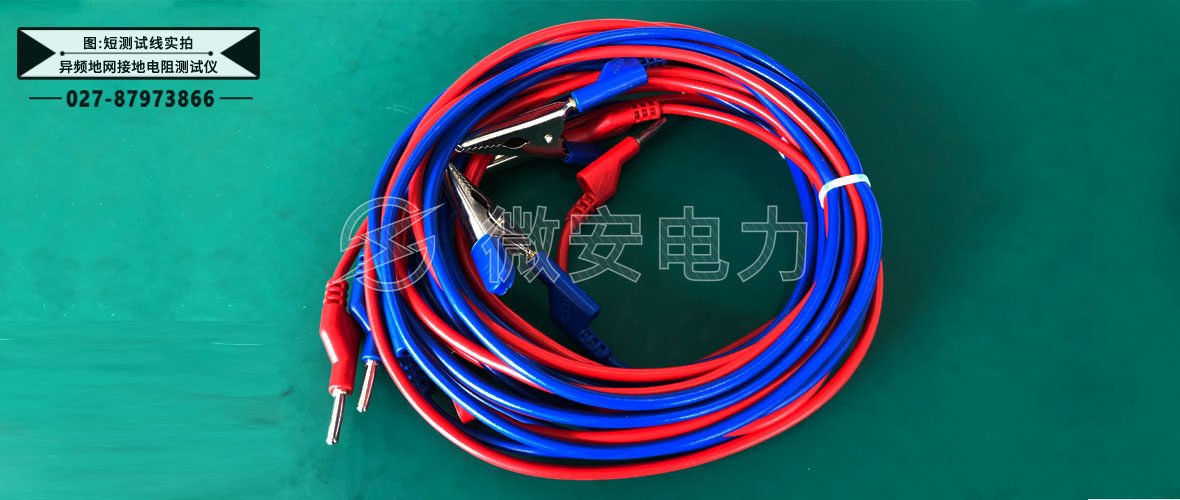

異頻地網接地電阻測試儀測試線

異頻地網接地電阻測試儀

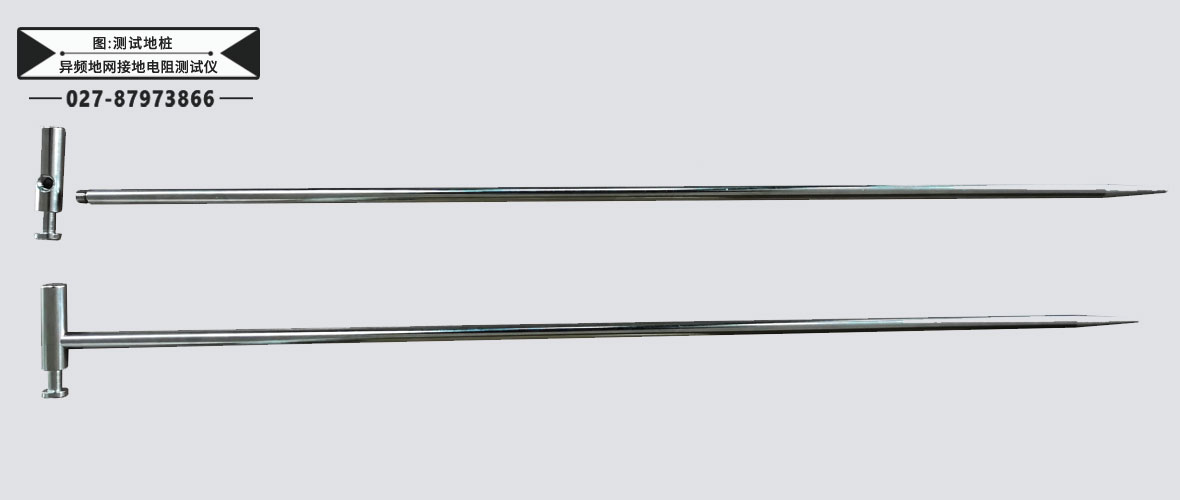

異頻地網接地電阻測試儀地樁

異頻地網接地電阻測試儀附件配件   --------Accessories

本產品UADW-5100A異頻地網接地電阻測試儀詳細清單請以說明書或代銷合同為準

儀器主機 1臺 地樁 1套
專用測試線 1套(短線) 接地線 1根
AC220V電源線 1根 長測試線盤 1套(定制/非標配)
出廠檢驗報告 1份 合格證 1份
說明書 1份
注 ; 微安電力產品外觀以實際產品為準,技術參數和型號如有變動,恕不另行通知

異頻地網接地電阻測試儀技術應用   --------Technology application

異頻地網接地電阻測試儀接線圖

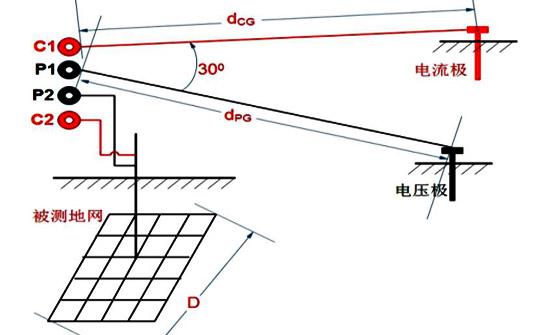

異頻地網接地電阻測試儀夾角測量法接線(推薦)

• 推薦采用該電流-電位線夾角布線測量

• 采用dCG和dPG相等的等腰三角形布線

• dCG和dPG兩根引線夾角θ約為30°

• 若土壤電阻率均勻,則可按dCG=dPG=2D配置

• 若土壤電阻率不均勻,則需對dCG的長度取3~5D

• 對超大型接地裝置則dCG長度應盡量遠

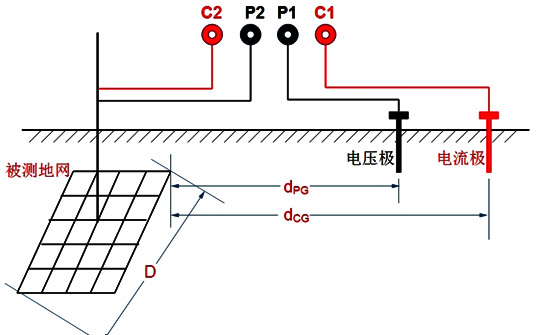

異頻地網接地電阻測試儀平行布線法接線

• P2連接至被測地網,P1連接至輔助電壓極

• 將C2連接至被測地網,C1連接至輔助電流極

• dCG(電流極測試線)為3~5倍D(D為地網對角線)

• dPG(電壓極測試線) 約為0.5~0.6倍dCG(電流極測試線)

• 注意:電流線和電壓線間因互感的存在會存在誤差

異頻地網接地電阻測試儀接線圖
