20kV橡塑交聯電纜耐壓試驗標準

20kV電纜是屬于高壓電纜，其20kV電壓指的是線電壓，其規格常規有12/20及18/20兩種，兩種規格的絕緣厚度也不一樣,12/20的絕緣厚度是5.5mm, 18/20的絕緣厚度是8.0mm ，故U0常見的有兩種規格，即12kV及18kV。 現場耐壓試驗分為交流耐壓試驗及直流耐壓試驗，下面我們一一介紹

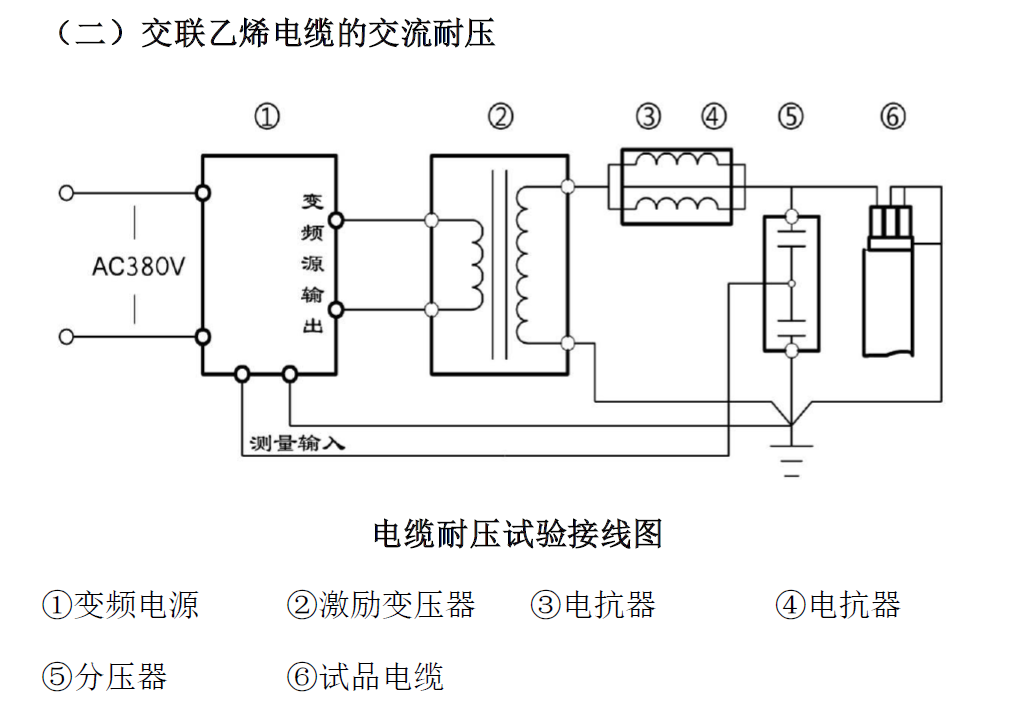

一、20kV橡塑交聯電纜交流耐壓試驗標準

20kV電纜交流耐壓試驗按照目前最新的《DLT596-2021電氣設備預防性試驗標準》中規定的，對于35kV及以下的橡塑電纜，其主絕緣的耐壓要求是1.7倍U0， 所以兩種規格電纜的預防性試驗電壓分別是 12*1.7=20.4kV 以及 18*1.7=30.6kV

按照《GB50150電氣裝置安裝工程電氣設備交接試驗標準》中規定的額定電壓在18/30以下的，試驗電壓采取2U0，試驗時間15分鐘， 則以上兩種規格的的電纜交接性試驗電壓分別是 12*2=24kV 以及 18*2=36kV

一、20kV橡塑交聯電纜直流耐壓試驗標準

在《GB50150電氣裝置安裝工程電氣設備交接試驗標準》中明確規定，對18/30kV以下的橡塑電纜的直流耐壓試驗，其試驗電壓為 4倍U0，則兩種規格交接的直流試驗電壓分別為， 12*4=48kV以及18*4=72kV ，根據該直流試驗電壓，如果我們需要選擇試驗設備，應選取120kV直流高壓發生器。

以上就是關于20kV橡塑交聯電纜耐壓試驗標準的介紹了，如需要對試驗標準有更多了解或需要對應的試驗設備,可隨時聯系武漢微安電力技術部，獲取最新的試驗標準手冊及試驗設備資訊。
