220kV電容式電壓互感器介質損耗試驗方法

發布時間:2022-01-06 13:58:14 閱讀次數: 872次
電容式電壓互感器介質損耗試驗應采用“自激法”測量電容器的介損tgδ,測試電壓不大于2.5Kv,否則有可能損壞CVT,可推薦選用UAJS-S系列全自動異頻介質損耗測試儀...........

1. 電容式電壓互感器試驗方法

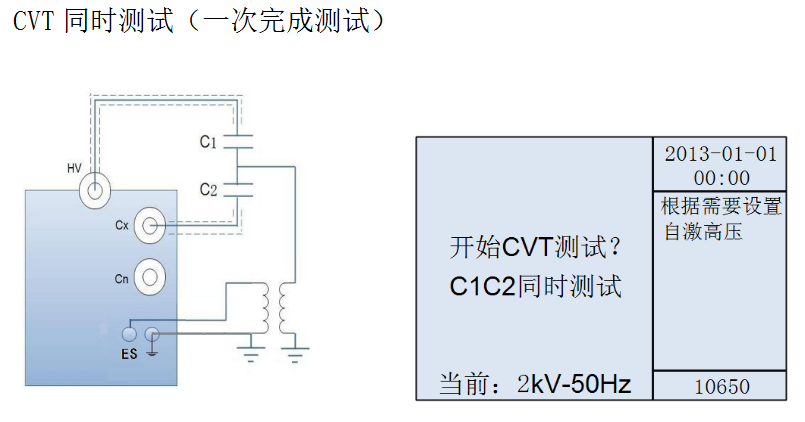

電容式電壓互感器試驗接線圖

b. 試驗中的調壓器額定容量5KVA,高電壓表量程3 kV,二次電壓表量程50V,電流表量程20A。

c. 試驗時油箱必須接地,端子箱內各連接片嚴禁打開。

d. 當測量C1及tgδ時,將高電壓表接到N端,監測其電壓不超過2.5KV,以免損傷絕緣及保護裝置。e. 當測量C2及tgδ時,由于C2值較大,勵磁回路電流較大,注意緩慢升壓,并密切注意高壓表讀數,使之不大于2.5Kv,否則有可能損壞CVT。

f. 采用“自激法”測量電容器的介損tgδ時,本廠規定tgδ<0.2%原因:采用“自激法”測得的電容介損tgδ并不只是電容分壓器本身的介損,它包含了電容分壓器的介損及電磁單元部分的介損,

尤其當環境濕度較大時,端子板受潮,帶來的影響將更大,再者考慮到用戶常用的QS1電容電橋的特點,特此做了上述介損標準規定。“自激法”測量從理論上分析測量誤差是存在的,但作為工程測量,缺陷檢測是允許的。(建議在干燥處測量)

g.測量完畢,保護間隙復原(0.5mm),并接好接地線。

進行二次側連接時,將外部電纜與端子引出板上的各個對應端子相連。

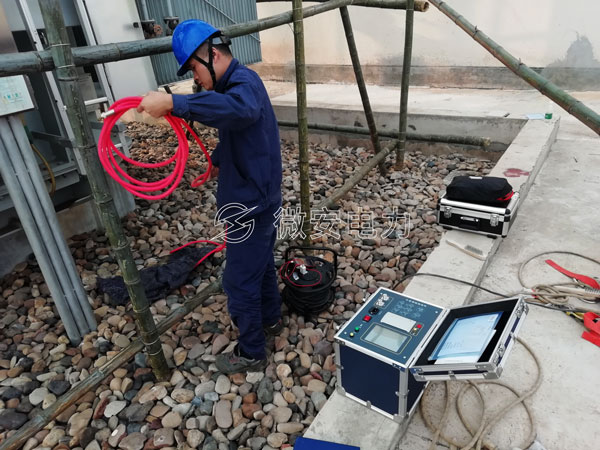

介質損耗測試現場

2)接地

a. 電磁單元一次側接地端從端子引出板引至端子箱側板上的接地端,只須將端子箱側板上的接地端可靠接地即可。

b. 電容分壓器低壓端(即載波信號輸出端)為端子引出版上的N端子,當不用載波設備時,將N端端子可靠接地。

3. 電容式電壓互感器試驗儀器推薦

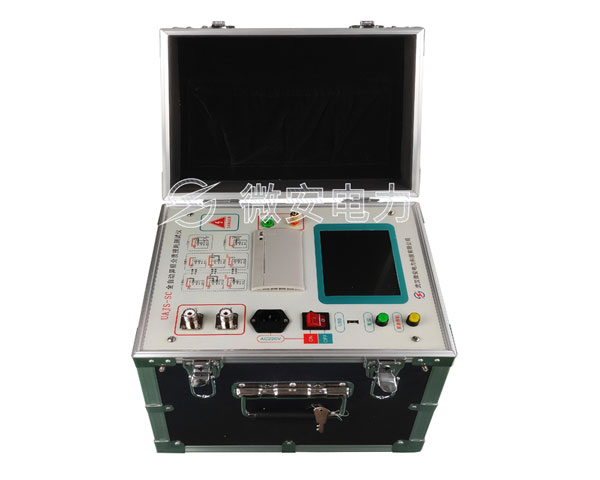

電容式電壓互感器介質損耗測試儀

UAJS-S系列全自動異頻介質損耗測試儀可測試全密封的CVT(電容式電壓互感器)C1、C2的介損和電容量,實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值



#
