200kV高壓分壓器接線及使用方法

發布時間:2022-05-18 16:46:26 閱讀次數: 872次
200kV高壓分壓器上端均壓球為高壓端,是用于輸入被測的試驗高壓的,下端為接地端(試驗時必須可靠接地,確保接地電阻≤4Ω)。然后用專用電纜連接分壓器和顯示表,檢查連線,確認無誤后,選擇相應的檔位和量程便可開始高壓測量

高壓分壓器配件

在對高壓分壓器使用前需先點清配件,分壓器是由絕緣分壓筒及數顯表頭、信號連接線組成。

二、接線方法

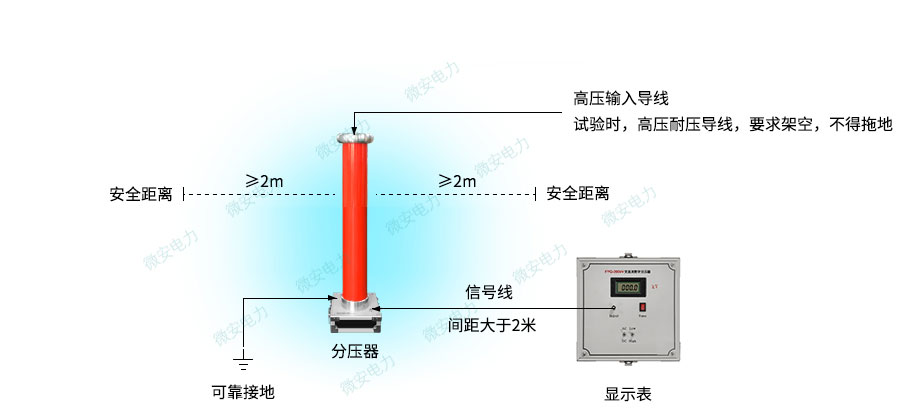

。200kV高壓分壓器具體接線方法可參考下圖:

高壓分壓器接線方法

二、使用方法

1.交直流高壓校準

高壓分壓器屬于表類測量器具,是需要定期送到具有C-NAS或CMA認證的機構進行校準檢定的。校準方法是使用標準高壓發生器輸出電壓, 以標準高壓發生器的值為標準值,計算相對誤差。具體界接線還是如上圖。

2.交流電壓測量

連接測量線路后,將低壓顯示表功能開關切換至AC檔,選擇High檔,直接測量工頻高壓,讀數即為kV數。如測量電壓低于20kV時,可將功能開關切換至Low檔,以獲得更高精度的讀數。

4.直流高壓測量

連接測量線路后,將低壓顯示表功能開關切換至DC檔,選擇High檔,可直接測量直流高壓,讀數即為kV數。如測量電壓低于20kV時,可將功能開關切換至Low檔,以獲得更高精度的讀數。

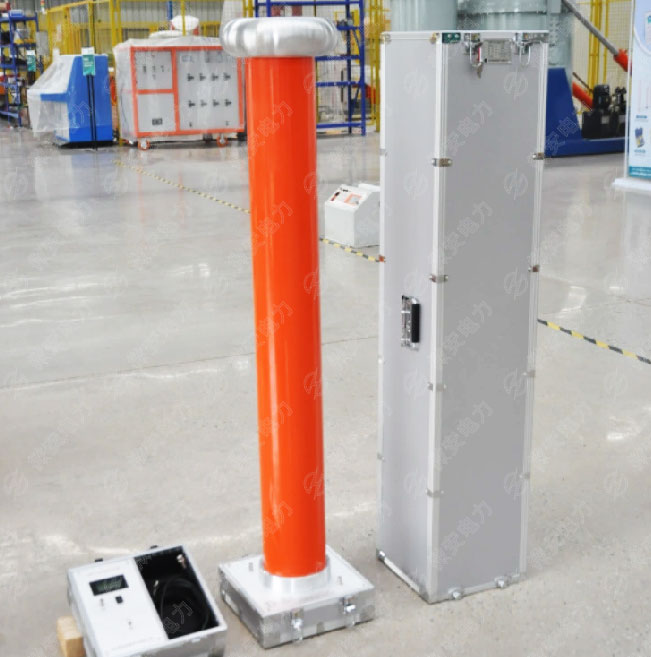

200kV高壓分壓器

三、注意事項

1.低壓儀表輸入阻抗對高壓分壓器的影響:SGB-C系列數字高壓表配用低壓測量儀表的輸入阻抗為10MΩ,當使用其它儀表時,應考慮其輸入阻抗的影響。

2.加高壓時,高壓分壓器及高壓引線附近不得有雜物。

3.高壓分壓器標準分壓比為K=1000。

4.使用前必須檢查接地。

5.200kV高壓分壓器配有配套接地線,150kV分壓器底座上裝有專用接地柱(每次試驗前都必須確保可靠接地)。高壓測試線盡量選用耐高壓導線,必須架空,不得拖地或離地面太近。

#
