金屬氧化鋅避雷器的試驗項目及標準

發布時間:2022-09-19 00:09:48 閱讀次數: 872次

氧化鋅避雷器的試驗是判斷避雷器絕緣是否受潮或瓷套裂紋等缺陷，通過測試避雷器本體絕緣電阻；底座絕緣電阻，阻性電流，放電電壓等參數，將測試值和歷次測量值比較，可判斷該避雷器是否適用于繼續使用........

一、金屬氧化鋅避雷器的試驗項目，應包括下列內容：

1、測量金屬氧化物避雷器及基座絕緣電阻；

2、測量金屬氧化物避雷器的工頻參考電壓和持續電流；

3、測量金屬氧化物避雷器直流參考電壓和0 .75倍直流參考電壓下的泄漏電流；

4、檢查放電記數器動作情況及監視電流表指示；

5、工頻放電電壓試驗。

無間隙金屬氧化物避雷器試驗項目按本條第1、2、3、4款的內容，其中第2、3兩款可選做一項；

有間隙金屬氧化物避雷器的試驗項目按本條第1、5款的內容進行

二、金屬氧化鋅避雷器的絕緣電阻試驗標準：

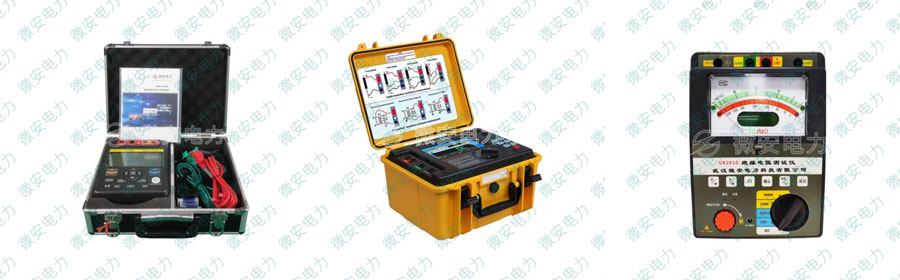

1、35kV以上電壓：用5000V絕緣電阻測試儀，絕緣電阻不小于2500MΩ；

2、35kV及以下電壓：用2500V絕緣電阻測試儀，絕緣電阻不小于1000MΩ；

3、低壓（1kV以下）：用500V絕緣電阻測試儀，絕緣電阻不小于2MΩ。

注：基座絕緣電阻不低于5 MΩ

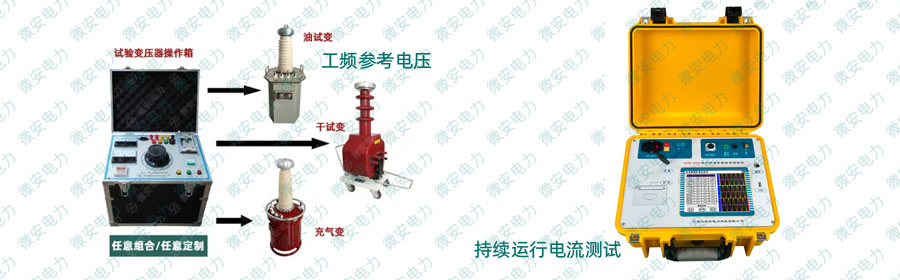

三、金屬氧化鋅避雷器的工頻參考電壓和持續電流試驗標準：

1、金屬氧化物避雷器對應于工頻參考電流下的工頻參考電壓，整支或分節進行的測試值，應符合《交流無間隙金屬氧化物避雷器》GB11032或產品技術條件的規定；

2、測量金屬氧化物避雷器在避雷器持續運行電壓下的持續電流，其阻性電流或總電流值應符合產品技術條件的規定。

注：金屬氧化物避雷器持續運行電壓值參見現行國家標準《交流無間隙金屬氧化物避雷器》GB11032。

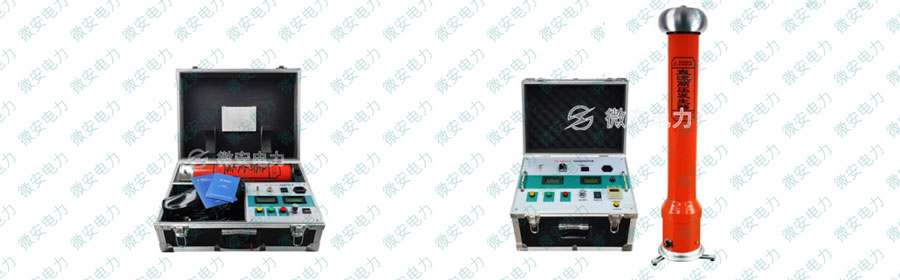

四、金屬氧化鋅避雷器的直流參考電壓和0.75倍直流參考電壓下的泄漏電流標準：

1、金屬氧化物避雷器對應于直流參考電流下的直流參考電壓，整支或分節進行的測試值，不應低于現行國家標準《交流無間隙金屬氧化物避雷器》GB 11032 規定值，并符合產品技術條件的規定。實測值與制造廠規定值比較，變化不應大于±5%。

2、0.75 倍直流參考電壓下的泄漏電流值不應大于50μA，或符合產品技術條件的規定。

3、試驗時若整流回路中的波紋系數大于 1.5% 時，應加裝濾波電容器，可為0.01～0.1μF ，試驗電壓應在高壓側測量。
