電壓互感器(PT)勵磁特性拐點電壓合格標準

發布時間:2022-11-06 18:17:07 閱讀次數: 872次
電壓互感器勵磁特性測試又稱互感器伏安特性測試,對于新投的電壓互感器(PT),交接時必須測量勵磁特性,要求拐點電壓大于1.9Um/√3,拐點電壓下的勵磁電流應小于1 A,三相勵磁電流差不應超過30%...........

互感器勵磁特性測試又稱互感器伏安特性測試,日常檢修中對于電流互感器(CT)勵磁特性測試及拐點電壓測試均已是常規試驗了,其結果的分析在前面《如何通過伏安特性測試誤差曲線結果判斷互感器是否合格?》已經詳解過了

但對于電壓互感器(PT)的勵磁特性及拐點電壓測試, 有許多試驗工作者們不太了解其合格的判定標準,下面就簡單交流一下。

請注意,本文中所描述的測試要求及判斷標準均引用自 國網公司十八項重大電網反事故措施(修訂版)

一、 10kV電壓互感器勵磁特性測試要求

10kV PT勵磁特性測量點應至少包括0.2Un、0.5Un、0.8Un、1.0Un、1.2Un、1.5Un、1.9Un、2.07Un、2.28Un等9個點,(其中U為二次繞組標稱額定電壓,下同)格式如下:

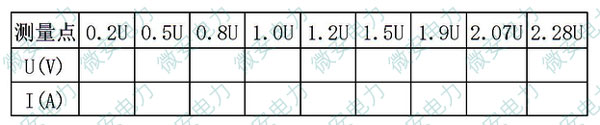

電壓互感器(PT)勵磁特性測試數據格式

二、 35kV電壓互感器勵磁特性測試要求

35kV PT勵磁特性測量點應至少包括0.2Un、0.5Un、0.8Un、1.0Un、1.2Un、1.5Un、1.9Un、2.0Un、2.20Un等9個點

35kV電壓互感器勵磁特性測試數據格式

三、 電壓互感器(PT)拐點電壓合格標準

1、對于新投的電壓互感器,交接時必須測量勵磁特性,要求拐點電壓大于1.9Um/√3,拐點電壓下的勵磁電流應小于1 A,三相勵磁電流差不應超過30%

2、對于已投運的電壓互感器,應在停電時復測勵磁特性數據并存檔保存;對拐點電壓低于1.5Um/√3時,應爭取進行更換處理;對拐點電壓高于1.5Um/√3且低于1.9Um/√3時,可通過安裝相應消諧裝置來減少或抑制諧振過電壓;對拐點電壓高于1.9Um/√3時,在未發生過高壓熔絲熔斷或互感器損壞情況下,可暫時不安裝消諧裝置。

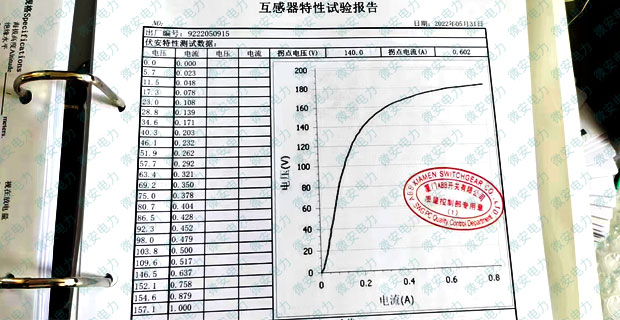

電壓互感器勵磁特性測試數據

以上現場實測的35kV電壓互感器的勵磁特性數據,經判定,測試數據完全合格。



#
