如何區分全絕緣和半絕緣電壓互感器？

在日常的售后技術支持工作中，有不少客戶詢問如何判別互感器是全絕緣還是半絕緣，其原因是因?yàn)榕袛嗥浣^緣等級，進而確定對其施加何種耐壓方式，因?yàn)槿^緣的電壓互感器是可以進行外施工頻耐壓試驗的，而半絕緣的電壓互感器只能進行感應耐壓試驗。

目前對兩種絕緣等級的互感器進行區別的方式，主要是通過外形區分，下面先明確一下兩種絕緣等級的電壓互感器的外形

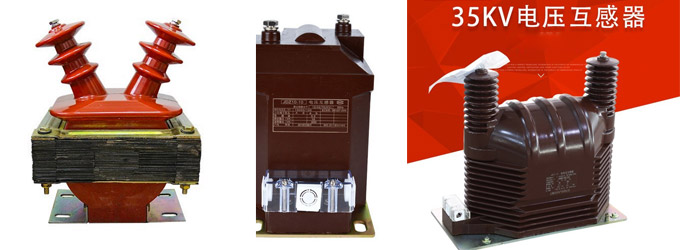

一、全絕緣電壓互感器

全絕緣電壓互感器：即一次繞組的各個部分（包括出線端在內）都是對地絕緣的，而且絕緣水平與額定絕緣水平一致的電壓互感器。

全絕緣電壓互感器可不接地運行，也可以直接接地運行。一般情況下，它連接兩相之間，主要測量線路的電壓。全絕緣電壓互感器不僅可以采取半絕緣保護措施，還可以在高壓中性點串聯電阻消諧，在正常情況下，全絕緣電壓互感器基本處于降壓狀態，所以勵磁性能比較好

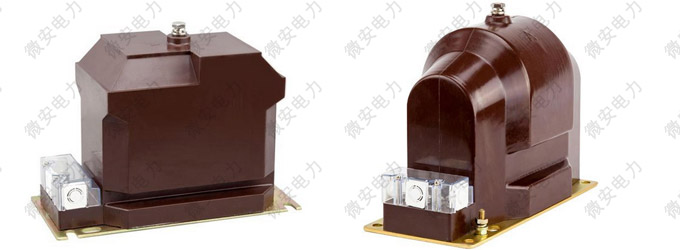

二、半絕緣電壓互感器

半絕緣電壓互感器：即一次繞組的一端對地是不絕緣的單相電壓互感器，如直接接地的電壓互感器，或兩端絕緣水平并不都與額定絕緣水平一致的三相電壓互感器，例如用于星形連接點直接接地的高壓互感器。

半絕緣電壓互感器必須直接接地運行，因?yàn)樗囊淮卫@組是接相的，主要是測量相的電壓。

三、兩種電壓互感器的區分方式

因其尾端承受的絕緣水平不一樣， 全絕緣的互感器一次繞組的首端與尾端，是同一絕緣水平， 所以在一次是有兩個比較大的引出端子

而半絕緣電壓互感器的一次繞組尾端，是需要直接接地的， 一般在外殼下方引出，所以在首端只能看到一個端子。
