如何消除測量接地電阻時的干擾誤差?

發布時間:2018-10-09 15:38:00 閱讀次數: 872次
本文講述了在使用接地電阻測試儀,如遇到誤差偏大或干擾較強時,可采取的應對方法,對接地電阻測試儀的原理進行了闡述

電力試驗設備廠家

一、使用接地電阻測試儀時消除誤差與干擾的方法

一、接地電阻測試儀的選擇

對于單點接地的設備或系統。可采用四線法、即地樁法類的接地電阻測試儀(例如DER2571型接地電阻測試儀),對于兩點及兩點以上的及接地點的,也稱為多點接地系統的,可采用鉗形法類的測試設備(例如UACR2000鉗形接地電阻測試儀)

二、接地電阻測量的誤差來源

因?yàn)樵跍y(cè)試發電機、變電站接地網時,若地中有干擾電流流過,電壓表讀數也包含干擾電壓,則測量結果不是實際的接地電阻,經常采用電源倒相或增大試驗電流的方法來消除和減小干擾造成的誤差。對于電流、電壓測量線很長,又并行排列的情況,線間互感形成的互感也會影響測量結果,建議采用功率表法。

三、接地電阻的計算方法與原理

接地電阻計算方法如下

接地電阻計算方法

式中I。、U。一一實測干擾電流,A,電壓值,V;

Iz、 Uz一一電源正向加壓的實測電流,A,電壓值,V;

If、 Uf-一電源反向加壓的實測電流,A,電壓值,V

Pz一一電源正向加壓的實測功率,W;

Pf一一電源反向加壓的實測功率,W。

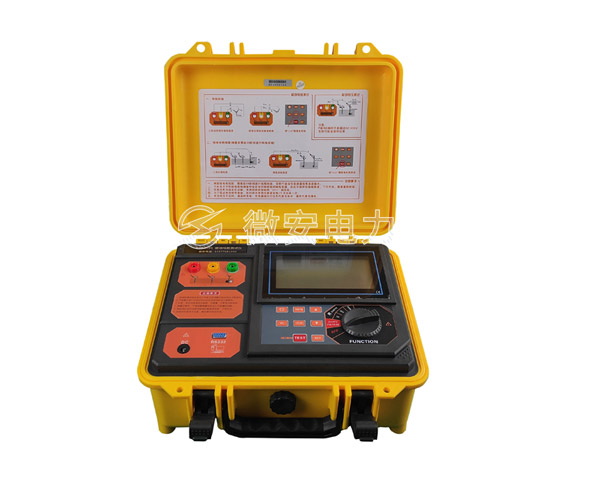

接地電阻測試儀

微安電力的DER2581接地電阻測試儀直接采用電子功率表法,完全避開工頻干擾電流,能非常準確的對運行中的發電廠,變電站設備中的接地進行有效測試。

#
