交流耐壓試驗時,如何選擇高壓試驗變壓器

發布時間:2019-01-19 23:15:01 閱讀次數: 872次
交流耐壓試驗時,試驗變壓器容量的正確選擇是保證交流耐壓試驗成功的關鍵因素,本文介紹了關于試驗變壓器在選型時的容量計算

一、高壓試驗變壓器

試驗變壓器原理圖

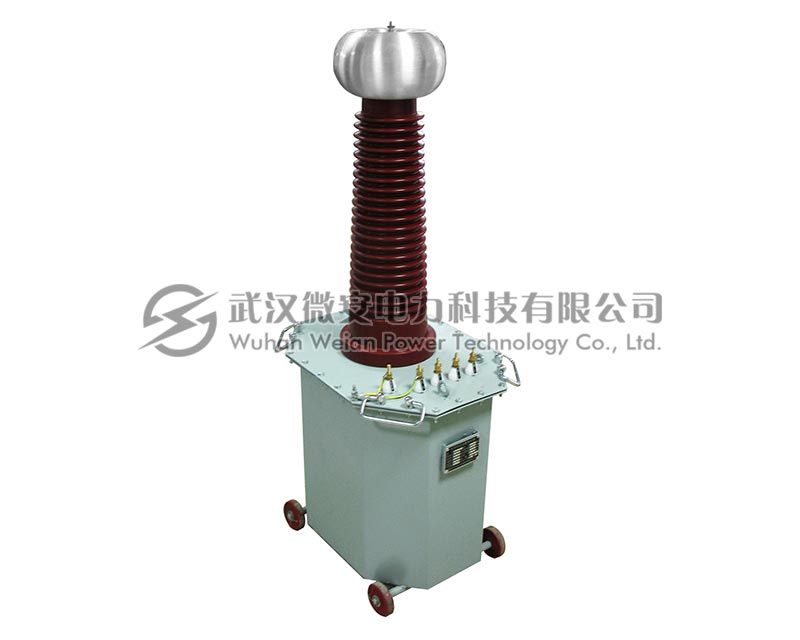

試驗變壓器

高壓試驗變壓器又可以分為油浸式試驗變壓器干式試驗變壓器充氣式試驗變壓器、具有電壓高、容量小(高壓繞組電流一般為0.1-1A)、變比大持續工作時間短、絕緣層厚,以及通常高壓繞組一端接地等優點。

二、試驗變壓器的選擇

(1)選擇電壓

根據被試品對試驗電壓的要求選用電壓合適的試驗變壓器,還應考慮試 驗變壓器低壓側電壓是否與現場電源電壓及調壓器相符。

(2)選擇試驗電流

根據試驗變壓器容量的選擇。試驗變壓器的額定電流應能滿足流 過被試品的電容電流的要求(Is≤In)。流過被試品的電容電流為

Is=ωUsCx

試驗變壓器的額定電流為

In=Sn/Un

試驗變壓器容量為

Sn≥ ωCxUsUn

式中Un———試驗變壓器最高輸出電壓

In———試驗變壓器最大輸出電流;

Us———試驗電壓

Cx———被試品電容

Is———試驗時回路電流


#
