10/35/66/110/220kV電力變壓器交流耐壓試驗標準

發布時間:2021-09-11 22:07:40 閱讀次數: 872次
變壓器的耐壓試驗通常是進行外施交流高壓進行耐壓實驗,按變壓器的類型劃分,有油浸式和干式變壓器,因其絕緣方式和介質不一樣,在交接和定期預防性試驗中所施加的試驗電壓也不一樣

10kV~110kV變壓器的耐壓試驗通常是進行外施高壓交流耐壓實驗,按變壓器的類型不一樣,常見的電力變壓器有油浸式變壓器和干式變壓器,因其絕緣方式和絕緣介質不一樣,在交接和定期預防性試驗中所施加的試驗電壓值也不一樣,因其容量的大小,我們選用的交流耐壓試驗設備也不一樣,像10kV~35kV的電力變壓器,我們可以采用超輕型試驗變壓器進行耐壓試驗,再往上就是66kV、110kV等高電壓等級,我們則需要使用變頻串聯諧振耐壓試驗裝置了。

110kV 以下的變壓器及電抗器交接性耐壓試驗標準

《GB50150-2016 電氣裝置安裝工程電氣設備交接試驗標準》中8.0.13明確規定,額定電壓在110kV 以下的變壓器,線端試驗應按本標準 附錄表D. 0.1 進行交流耐壓試驗

我們緊接著查閱附錄表D

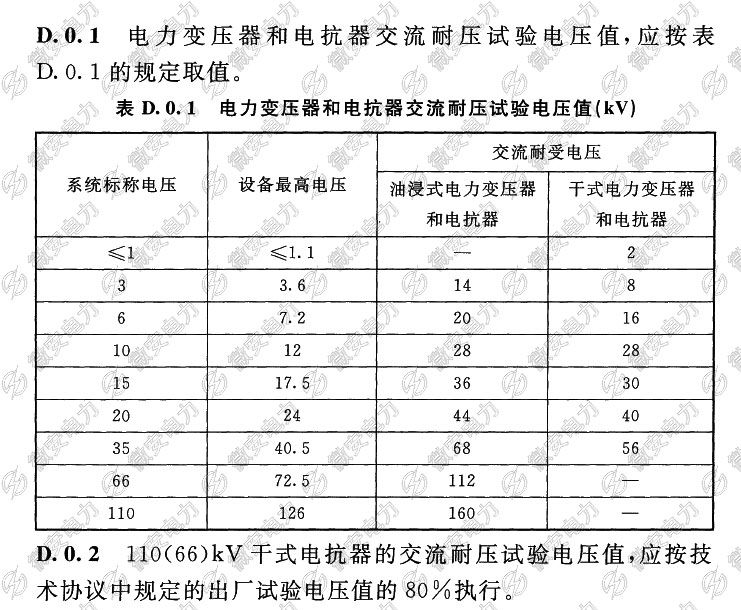

110kv以下電力變壓器和電抗器交流耐壓試驗電壓值

在上表中,油漫式電力變壓器和電抗器試驗電壓值是根據現行國家標準《電力變壓器第3 部分:絕緣水平、絕緣試驗和外絕緣空隙間隙))GB 1094. 3-2003 規定的出廠試驗電壓值乘以O. 8 確定的;干式電力變壓器和電抗器試驗電壓值是根據現行國家標準《電力變壓器第11 部分:干式變壓器》GB 1094.11-2007 規定的出廠試驗電壓值乘以0.8 確定的。

110kV及以上的變壓器/電抗器交接性耐壓試驗標準

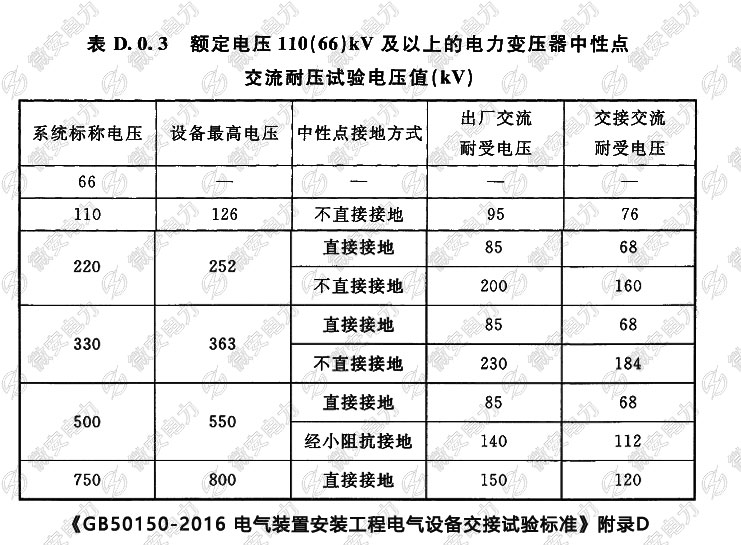

110kv以上電力變壓器和電抗器交流耐壓試驗電壓值

以上就是變壓器和電抗器的在電氣交接試驗中的耐壓試驗標準值了,均都是外部施加電壓值的標準,耐壓的時間為一分鐘/1min,在耐壓時間內,不發生擊穿和放電等異常現象,且電流不應該有明顯變化,我們則認為交流耐壓試驗是合格的。

目前對變壓器進行交流耐壓試驗常用的試驗設備分別是試驗變壓器和變頻串聯諧振試驗裝置,如您需要更詳細的的了解跟變壓器交流耐壓試驗相關的其他技術問題,歡迎您致電武漢微安電力,或在線同我們技術支持交流,技術支持電話:186-2720-2633(同微信),所有技術支持均是免費服務。

#
